Pakiet OPERAT FB dla Windows

Pakiet służy do modelowania rozprzestrzeniania się zanieczyszczeń w powietrzu atmosferycznym ze źródeł punktowych, liniowych i powierzchniowych zgodnie z metodyką zawartą w rozporządzeniu Ministra Środowiska w sprawie wartości odniesienia niektórych substancji w powietrzu (Dz.U. nr 16/10) .
Wykonuje następujące obliczenia:- stężeń maksymalnych z jednego lub wszystkich emitorów, odległości wystąpienia stężeń maksymalnych i krytycznych warunków atmosfery, emisji granicznej,
- automatycznej oceny zakresu obliczeń, stężeń maksymalnych, średniorocznych i częstości przekroczeń określonych wartości (D1) lub 99,8 percentyla ze stężeń maksymalnych, w sieci receptorów na różnych wysokościach, z podaniem krytycznych parametrów atmosfery oraz udziału emitorów,
- opadu pyłu w sieci receptorów oraz udziału emitorów w opadzie.
Pakiet "Operat" posiada atest Instytutu Ochrony Środowiska w Warszawie. Stosuje go ponad 1200 użytkowników.
Może być wykorzystany do uzyskania decyzji administracyjnych dla dowolnej technologii, raportów oceny oddziaływania przedsięwzięcia na środowisko, kart informacyjnych przedsięwzięć, wniosków o wydanie pozwolenia na emisję pyłów i gazów do atmosfery, zgłoszeń instalacji.
Multimedialna instrukcja
Zobacz: | Dodatkowe moduły |
Zrzuty ekranów | Szkolenia |
Informacje szczegółowe
Emitory powierzchniowe mogą być w kształcie koła lub wielokąta, a
liniowe mogą składać się z wielu różnych odcinków - program dzieli je
automatycznie na emitory zastępcze. W przypadku emitorów liniowych -
dróg można stosować do obliczania stężeń w powietrzu metodykę CALINE3 –
uwzględniającą mieszanie powietrza wywołane ruchem pojazdów. Liczba
emitorów nie jest ograniczona. Emitory mogą być przypisane do
grup co pozwala na chwilowe wyłączanie grup z obliczeń w celu
stwierdzenia ich wpływu na wyniki.
Obliczenia można prowadzić w sieci do 64 000 receptorów. Oprócz
standardowej siatki można wprowadzić dodatkową siatkę zaw. współrzędne
np. dla budynków mieszkalnych, w tym wysokość receptora i
szorstkość terenu. Umożliwia to obliczenia stężeń na różnych
wysokościach elewacji budynku. Pakiet zawiera róże wiatrów dla całej
Polski (z katalogu z 1980 r.) z możliwością ich edycji i drukowania
wykresów i zestawień tabelarycznych. Możliwy jest import róż z plików
otrzymywanych z IMGW.
Współrzędne emitorów (punktowych, liniowych, powierzchniowych), granic
zakładu oraz dodatkowych rysunków mogą być odczytane (poprzez
zaznaczanie myszą) ze zeskanowanej mapy terenu ( w formacie
TIF, BMP ,JPG, PNG) lub mapy z AutoCAD-a (dwg, dxf).
W czasie obliczeń stężeń w sieci receptorów można jednocześnie obliczać
stężenia dla 40 zanieczyszczeń. Program wykonuje także obliczenia dla odorów w jednostkach zapachowych.
Baza danych jest obsługiwana przez serwer Firebird 2.1. Do pakietu
dołączona jest bezpłatna przeglądarka danych, którą można np.
przekazać razem z plikiem projektu do urzędu.
Pakiet zawiera szereg ułatwień we wprowadzaniu danych:
- wprowadzanie jednocześnie parametrów lub emisji wszystkich emitorów z możliwością wklejenia bloku komórek np. z Excela,
- klonowanie emitorów oraz tworzenie serii emitorów leżących wzdłuż jednej linii np. wentylatorów na dachu.
- tworzenia bibliotek typowych list zanieczyszczeń (np. kotłownia) oraz typowych składów frakcyjnych pyłu. Ponadto program umożliwia wybór składu frakcyjnego z bazy danych kilku tysięcy analiz wykonanych przez EPA oraz z bazy CEIDARS, w tym pyłu PM 2,5.
- średnią aerodynamiczną szorstkość terenu można obliczyć poprzez zaznaczanie obszarów na mapie.
- mapy terenu można automatycznie pobierać z serwerów Google Maps i WMS.
Prezentacja wyników
Pakiet umożliwia wydruk kilkudziesięciu różnych zestawień m.in.:
- emisji maksymalnej, rocznej i średniej z podanego emitora,
- parametrów wszystkich emitorów na terenie zakładu,
- parametrów i emisji dla wszystkich emitorów,
- tabelę sumy emisji z wszystkich emitorów,
- emisji związków organicznych (LZO) w przeliczeniu na węgiel organ.,
- wyniki obliczeń stężeń maksymalnych wraz z oceną wyników,
- wyniki obliczeń emisji granicznej dla danego emitora i grupy emitorów,
- wyniki obliczeń stężeń w sieci receptorów tj. :stężenia maksymalne, średnie, częstość przekroczeń założonych wartości (lub 99,8 percentyl) i krytyczne parametry atmosfery,
- udział emitorów w stężeniu średniorocznym,
- wyniki obliczeń opadu pyłu i udziału emitorów w opadzie,
oraz wykresów:

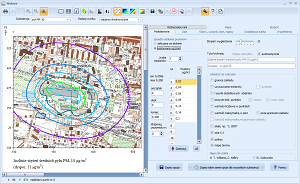

- izolinii stężeń maksymalnych , średnich w sieci receptorów ,częstości przekroczeń (lub 99,8 percentyla ze stężeń) i opadu pyłu,
- jw. lecz z wypełnieniem obszarów zadaną paletą kolorów
W tle wykresu można umieścić zeskanowaną mapę terenu z obrazów w
formatach BMP,JPG,WMF,PNG oraz z AutoCada w formatach DWG i DXF.
Wykresy izolinii mogą być drukowane w podanej skali np. 1: 5 000.
Ponadto dostępne są wykresy trójwymiarowe
Wszystkie tabele można zapisać do pliku w standardzie RTF i potem wykorzystać w wielu edytorach tekstu.
Wszystkie wykresy można zapisać do pliku w standardzie WMF i np.
wstawić jako wektorowy rysunek do Worda dla Windows. Wykresy izolinii
mogą być ponadto zapisywane w formacie DXF, JPG, GIF, PNG, SVG i SHP . Dostępny jest
eksport do PDF w zadanej skali.
Wykresy izolinii można też eksportować do Google Earth.
Program posiada kreator zbiorczej dokumentacji pozwalający na łączenie zestawień i wykresów
Można stosować inną mapę do odczytu współrzędnych i inną pod wykresem izolinii, program zawiera narzędzia do dopasowania tych map.
Aplikacje posiadają system pomocy kontekstowej.
Moduły do obliczania emisji zawarte w programie:
- Wtórna emisja z hałd i składowisk *
- Przeładunek materiałów sypkich
- Emisja ze zbiorników ścieków*
- Lakiery
- Technologie
- Kalkulator emisji drogowej
Dodatkowo płatne moduły:
- „Spalanie” służący do obliczania emisji z procesów spalania oraz parametrów emisji (prędkości i temperatury gazów) i przekazywania wyników do pakietu "OPERAT" dla Windows. Program oblicza też stężenia w spalinach i porównuje z dopuszczalnymi wg. rozporządzenia o standardach emisyjnych.
- „Samochody v. EMEP/EEA , którego zadaniem jest obliczenie emisji z środków transportu i przeniesienie wyników do pakietu "Operat-FB".
- „Maszyny robocze" do obliczania emisji z maszyn roboczych na podstawie norm europejskich (bezpłatny dla posiadaczy modułu "Samochody")
- "Chłodnie Kominowe" uwzględniający obliczenia wyniesienia spalin algorytmem M.Schatzmana i A.J. Policastro (zawartym w VDI 3784)
- "iMeteo" - służy do pobierania publicznie dostępnych danych obserwacji meteorologicznych z serwerów IMGW i tworzenia róż wiatrów .
Aplikacje pracują w środowisku Windows XP, Vista, 7,8, 8.1,10 i 11 (32 i 64 bit).

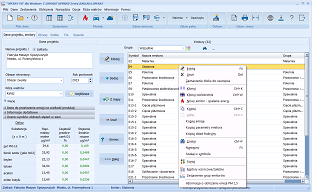

Zrzuty ekranów
Szkolenia
W dniach 20 do 23 czerwca 2023 r. planowane jest w Jastrzębiej Górze szkolenie "Operaty ochrony powietrza-warsztaty komputerowe" z ćwiczeniami w zakresie obsługi pakietu "Operat FB". WięcejUwaga: zostało jeszcze tylko kilka wolnych miejsc!
Zasady dystrybucji | |
Różnice między wersjami | |
Instrukcja |
|
Historia wprowadzonych zmian | |
Proszę o przesłanie oferty pocztą! | |
Pobierz wersję demo (35 MB) | |
Wypełnij zamówienie |
Pliki do pobrania:
- przeglądarka plików .operat
- przeinstalowanie sterownika klucza HASP więcej o przeinstalowywaniu
- Firebird 2.1
- więcej na serwerze FTP (sterowniki, instrukcje).
Cena netto wersji podstawowej: 2300zł , profesjonalnej 3300 zł.
